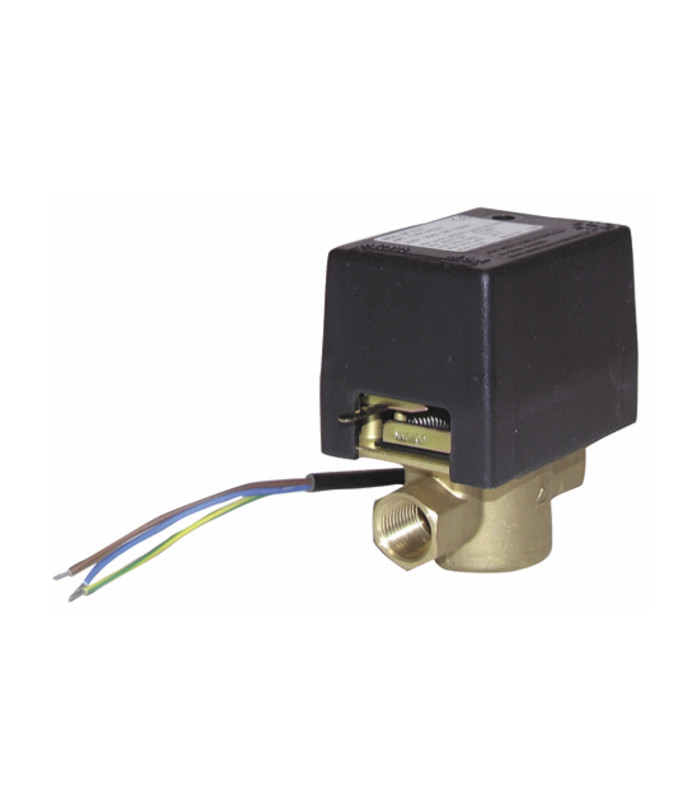

FONCTION :
La vanne 3 voies SF peut être utilisée en normalement ouverte ou normalement fermée avec retour bypassé à la chaudière

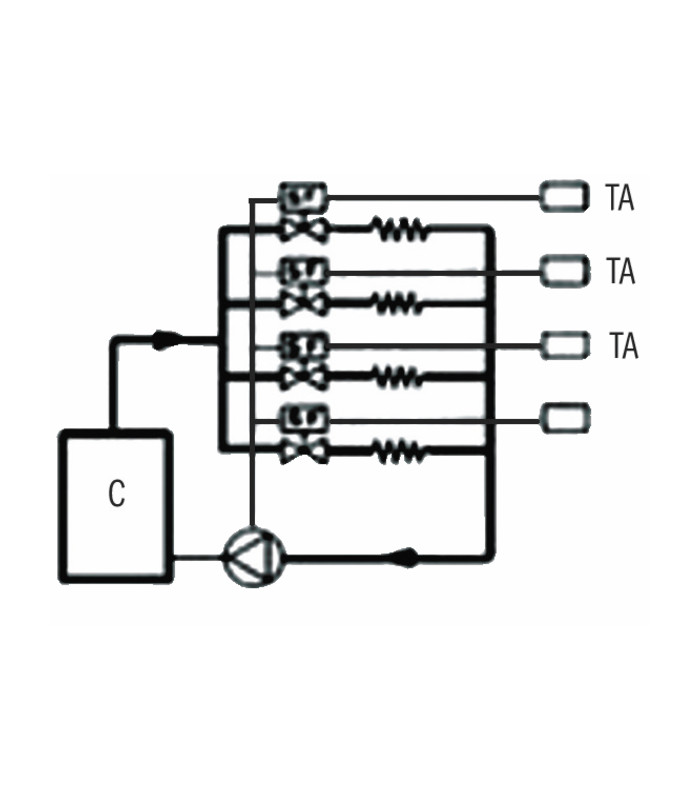

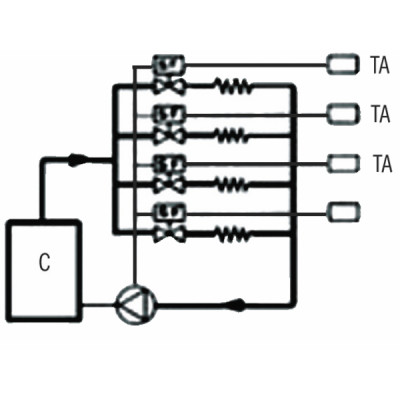

Assure la régulation de l'eau d'une zone dans un bâtiment qui en comporte plusieurs (ex. : atelier et bureau).
Fonctionne uniquement dans un circuit fermé.
Fermeture automatique par manque de courant.
Comporte une commande manuelle d'ouverture.
La fermeture ou l'ouverture est assurée par un micro-moteur qui peut être commandé par thermostat ou régulation tout ou rien.

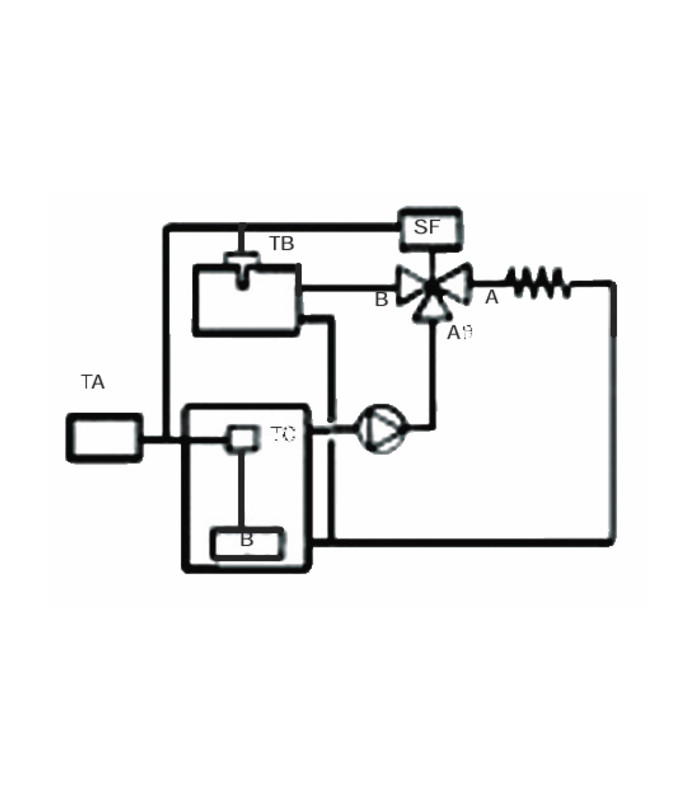

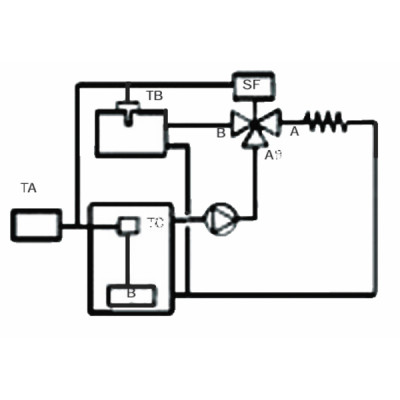

Utilisation dans les climatiseurs, chauffage solaire pour réaliser une priorité ECS.
Il est possible de lui adjoindre un contact de fin de course
PARTICULARITÉ :
- Corps de vanne laiton
- Pivot de sphère laiton
- Sphère en caoutchouc
- Couvercle en nylon
- Alimentation : 230Vac
- Pression statique maximum : 10b
- Débit 8,0 m³/heure à perte de charge 1b
- Ressorts acier inox.
- Joint torique étanche NBR 70.
- Pression nominale PN 10
- Température fluide : +5 à 110°C.
- Puissance absorbée : 5W
- Câble 3 fils longueur 1000mm
- Temps de manoeuvre : 20 secondes à l'ouverture 6 secondes à la fermeture.
Dimensions :
- Entraxe 92mm
- Hauteur 130mm
- Largeur 67mm
- IP22
Information relative à la sécurité :
L'installation et l'utilisation d'accessoires de régulation de système de chauffage doivent être effectuées conformément aux instructions du fabricant et par une personne qualifiée. Une mauvaise installation ou un réglage incorrect peut entraîner des dysfonctionnements, une surconsommation énergétique, ou des risques pour la sécurité. Ne laissez pas cet appareil à la portée des enfants et veillez à respecter les normes de sécurité en vigueur.
