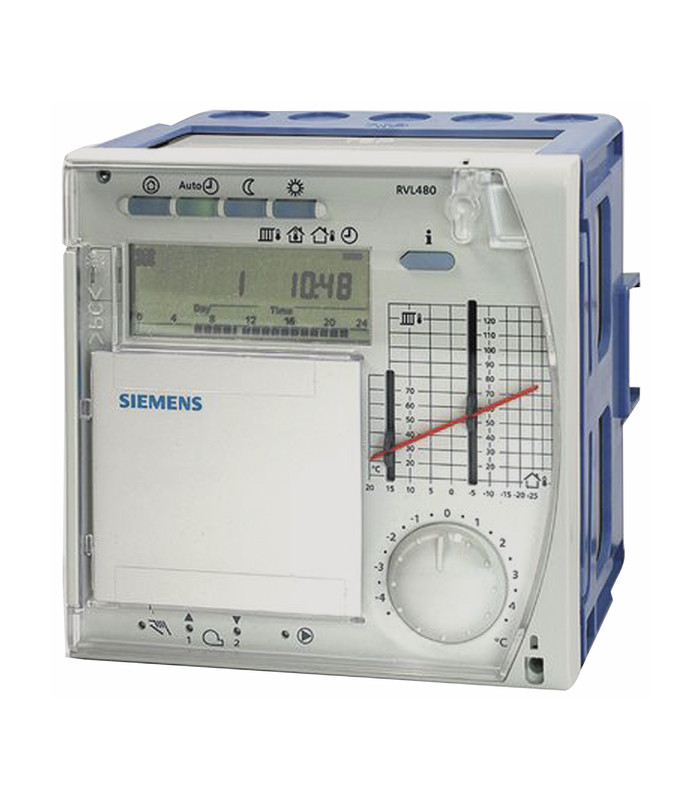

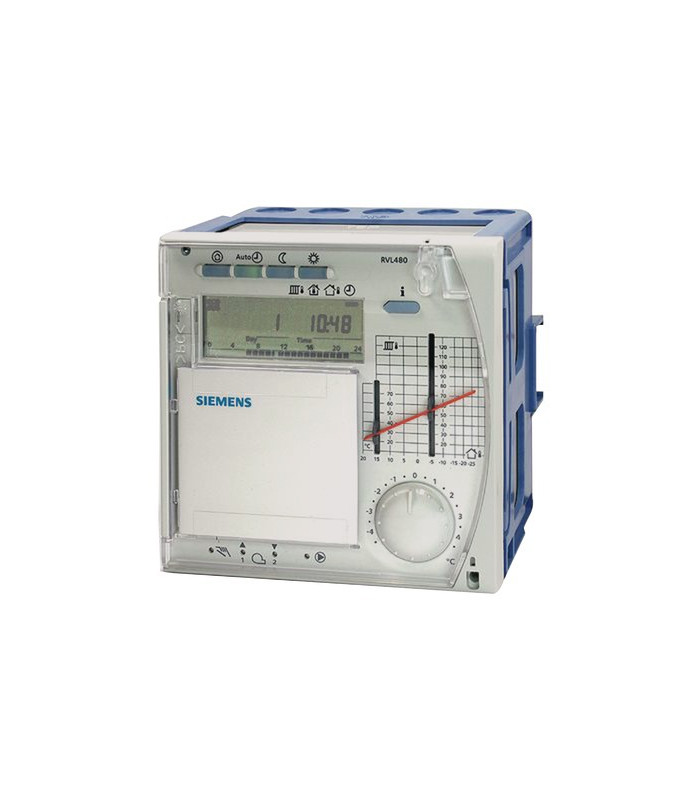

Régulateur chauffage SIGMAGYR 1 circuit CH, ECS- SIEMENS - RVL481

Les avantages du régulateur Siemens RVL481
Ce régulateur Sygmagyr permet d'agir sur la température de départ, selon les conditions atmosphériques. Plusieurs types d'installations conviennent pour un chauffage programmé :



Circuit de chauffage avec vanne mélangeuse
Commande d'un brûleur (1 ou 2 allures)
Circuit de chauffage urbain avec vanne de retour primaire
Pré-régulation' en fonction de la demande de la température de départ avec vanne mélangeuse ou brûleur ou chauffage urbain
Signalisation des besoins par le bus de données

Fonctions:



Production d'ECS avec fonction anti-légionellose
Relais de commande multifonction
Demande de chaleur 0...10V- vers d'autres appareils
3 programmes hebdomadaires avec 3 périodes par jour
Protection hors-gel de toutes les boucles* (*sous réserve d'alimentation de l'installation en tension et combustible)

Types d'installation ECS:



Par pompe de charge ou vanne mélangeuse ou de dérivation
Avec vanne de retour primaire d'un échangeur de chaleur
Par chauffage électrique uniquement
Panneaux solaires pour ECS
Affichage des valeurs instantanées paramètres messages d'erreur et états de fonctionnement
Programme hebdomadaire avec 3 périodes d'occupation par jour
Horloge annuelle avec commutation automatique été/hiver
Programme de congés (8 périodes par an)
Optimisation des heures d'enclenchement et de coupure selon le programme hebdomadaire réglé (avec ou sans influence de la température ambiante)
Fonction Eco
Possibilité de commande à distance des modes de fonctionnement par appareil d'ambiance ou contacts externes
Abaissement accéléré et réchauffage rapide
Limitation min. et max. de la température de départ et d'ambiance
Limitation min. ou max. constante/glissante de la température de retour
Limitation de l'écart des températures de retour (DRT) spécialement pour le raccordement au réseau de chauffage urbain
Alarme de température de départ
Utilisation de sondes extérieures QAC22 ou QAC32
Protection hors-gel et protection des pompes* (*sous réserve d'alimentation de l'installation en tension et combustible)




Caractéristiques du RVL481:



Tension d'alimentation: 230Vac
Consommation: 9VA
Entrées analogiques: 7xLG-Ni1000, 1xLG-Ni1000/CTN575, 2x0...10Vcc
Entrées numériques: 1xtransmetteur d'impulsions ou contact d'état max. 80
Tension de coupure, sortie relais: 2 contacts NO libre de potentiel, 2 contacts NF libre de potentiel 230Vac-2A
Dimensions (LxHxP): 144×144×113mm
Montage sur rail DIN




Les sondes de température pour le régulateur RVL481
Avec ce régulateur Siemens, agissez de différentes manières grâce aux sondes possibles : sonde d'applique, sonde de température, sonde d'ambiance ...



Sonde d'applique QAD22
Sonde de température à plongeur QAE212 td QAP21.3
Sonde d'applique pour collecteur solaire QAP21.2
Sonde d'ambiance QAA24
Sonde extérieure QAC22 (élément de mesure LG-Ni 1000)
Sonde extérieure QAC32 (élément de mesure CTN 575)
