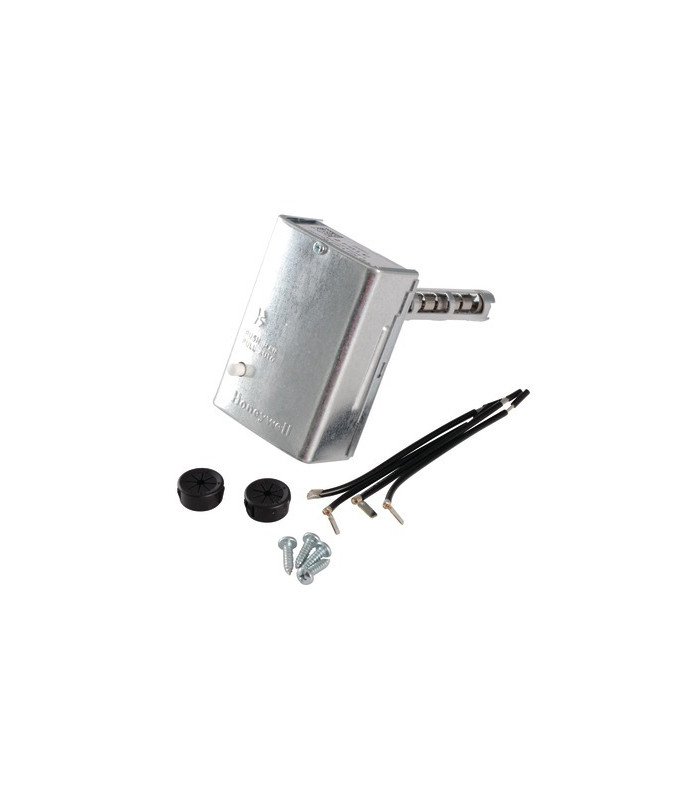

Airstat double type L4064B1683- DIFF - 703452

Les dispositifs de réglage de température L4064B conviennent à tout système de chauffage à air pulsé
Ils agissent sur le brûleur lors du passage en limiteur et sur le ventilateur pour la régulation du soufflage


Si la régulation et la sécutité sont réalisés l'une sur la phase l'autre sur le neutre, alors le cavalier sécable doit être coupé. Attention dans ce cas il ne pourra jamais être replacé.


DESCRIPTION
Réglage sous capot
Commutateur MANUEL - AUTO
Pouvoir de coupure 7A - 250V
Réarmement automatique du ventilateur
Réarmement automatique du brûleur
Réglage de 10 à 93°C en arrêt du ventilateur
Réglage de 18 à 102°C en démarrage du ventilateur
Préréglé à 93°C en limiteur brûleur
Possibilité de réglage jusqu'à 121°C en limiteur brûleur
Possibilité de travailler sur 2 réseaux de tension différents (couper le pont)
Livré avec 3 fils de raccordement
Fixation par platine du boîtier
Dimensions :
Longueur 110mm
Largeur 75mm
Hauteur 50mm
Sonde Ø20mm x 130mm


Différentiel limiteur : 14°C - Ventilateur : 8°C
NOTA : les températures sont inscrites en Fahrenheit
Conversion : C° = (°F - 32) x 5/9




Information relative à la sécurité :
Pour vous prémunir contre tout risque électrique, veillez à couper l’alimentation électrique de la charge avant toute intervention. En cas de doute, ne prenez pas le risque d’une mauvaise installation : Demandez conseil auprès d’une personne qualifié, d’un électricien .
