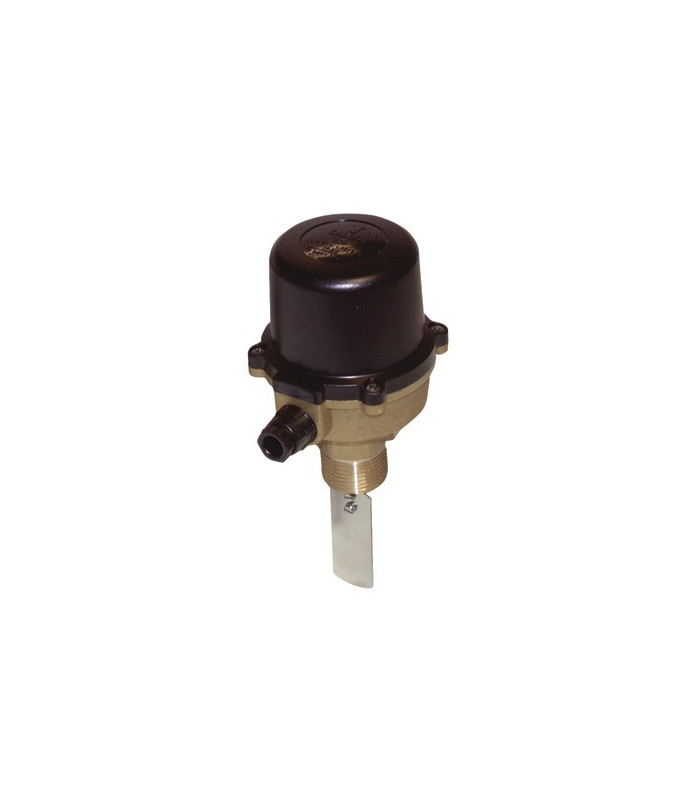

Contrôleur de débit à palette CALEFFI ty- DIFF - 704512

Le flussostat est utilisé pour détecter la présence ou l'absence de débit sur différents types d'installations : installations de chauffage; installations de climatisation; installations sanitaires avec échangeurs instantanés; installations de pompage; installations de traitement des eaux; systèmes d'introduction d'adjuvants et autres systèmes en général.
FONCTIONS : contrôle d'appareils, comme :
circulateurs, brûleurs, compresseurs, réfrigérateurs, vannes motorisées; déclenchement de dispositifs de signalisations; déclenchement de dispositifs d'alarme; régulation d'appareils de dosage d'adjuvants pour l'eau.
Par ses palettes adaptables de 1" à DN200 (se découpent en fonction du Ø du tube de l'application), il sera monté en respectant le sens du flux indiqué par la flèche.
COMPOSITION :
Corps en laiton
Palette en inox
PARTICULARITÉ :
Pouvoir de coupure : 15A (5) - 250Vac
Protection IP54
Contact inverseur
Raccordement mâle 1"
Débit avec palette 1" : 1.3 à 2.9m³/heure
Débit avec palette 1"1/4 : 1.7 à 3.8m³/heure
Débit avec palette 1"1/2 : 2.6 à 5.9m³/heure
Débit avec palette 2" : 3 à 6.7m³/heure
Débit avec palette 2"1/2 : 5 à 11.7m³/heure
Débit avec palette 3" : 6.8 à 15.8m³/heure
Débit avec palette 4" : 10 à 21.5m³/heure
Débit avec palette 6" : 16.5 à 43m³/heure
Débit avec palette 8" : 37 à 76m³/heure
Pression maxi : 10b
Température maxi : 120°C
Fluide : eau ou eau glycolée 50%
Dimensions :
Ø87mm
Hauteur avec grande palette : 315mm
Montage : vertical


La palette est souple, elle mesure 24mm de large pour 0.3mm d'épaisseur.



Information relative à la sécurité :
Pour vous prémunir contre tout risque électrique, veillez à couper l’alimentation électrique de la charge avant toute intervention. En cas de doute, ne prenez pas le risque d’une mauvaise installation : Demandez conseil auprès d’une personne qualifié, d’un électricien .
