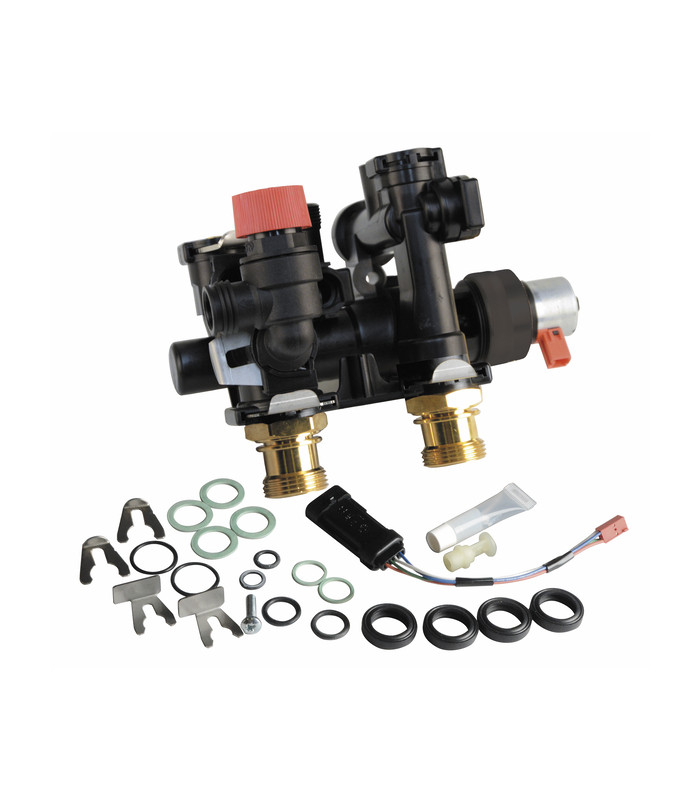

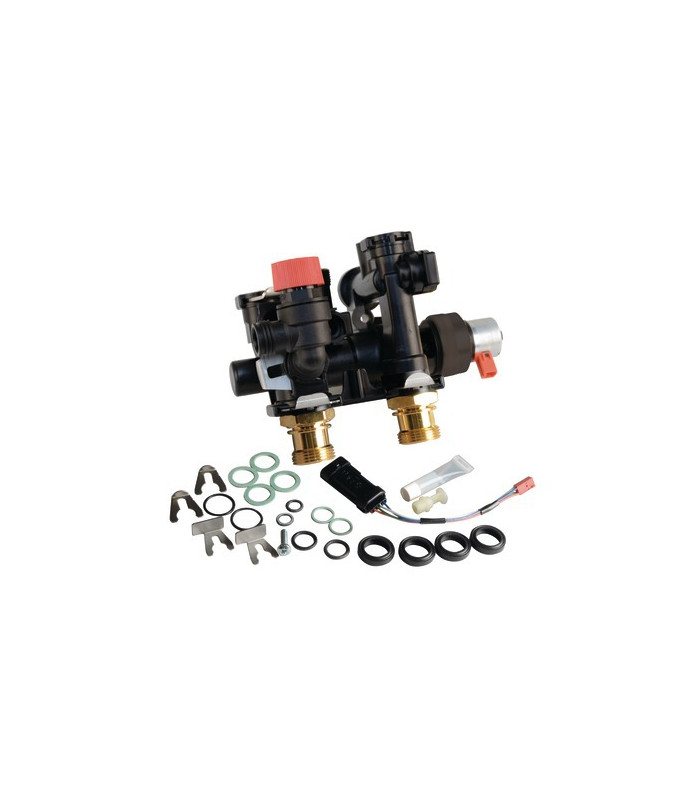

Vanne 3 voies + moteur- DIFF pour Saunier Duval - S1079100

Le rôle de la vanne 3 voies est de chauffer l'eau de manière optimale. En effet, l'eau chaude produite par le générateur de chaleur est utilisée pour différents circuit comme pour : les radiateurs, le plancher chauffant ou la production d'eau chaude sanitaire par exemple. Ces canalisations fonctionnent à différentes températures c'est pourquoi la vanne 3 voies est nécessaire. Elle mélange l'eau qui sort du générateur de chaleur à l'eau de retour circuit qui s'est refroidie afin de produire une température optimale de chauffe. La pièce DIFF est compatible avec une grande partie des chaudière SAUNIER DUVAL


Les différentes positions de la vannes 3 voies

Lorsque la vanne est ouverte, la température qui vient du générateur est égale à la température du circuit de chauffage
Quand la vanne est mise en régulation : l'eau provenant du générateur de chaleur et pour l'eau de retour du circuit de chauffage sont positionnées sur 2/4. Le départ du circuit de chauffage est régulé à 60°C
La vanne est mise en régulation quand elle est positionnée sur 1/4 pour l'eau provenant du générateur de chaleur et sur 3/4 pour l'eau de retour. Le départ du circuit de chauffage est réglé à 50°C
Quand la vanne est fermée, la température de départ du circuit est égale à la température de retour. La température va alors baisser car le circuit ne reçoit plus d'eau chaude






Les pièces ISOTHERM sont conçues, fabriquées et testées par la société ISOTHERM. Elles offrent toutes les garanties tant au niveau de l'interchangeabilité que de la qualité avec les pièces d'origines qu'elles remplacent
