Servomoteur rotatif 15Nm 0/10Vcc 140s 24Vac- E.R.E REGULATION - NR24-SR-T

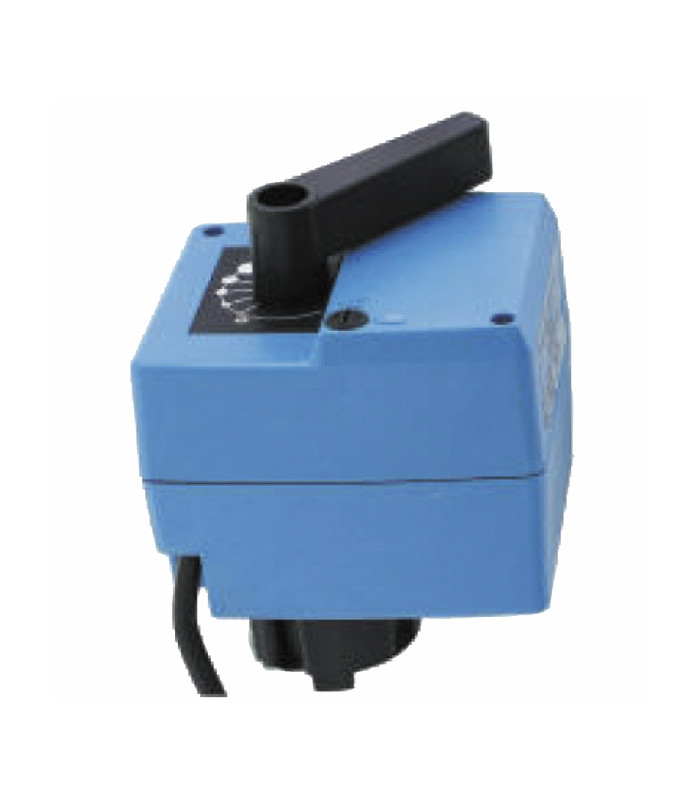

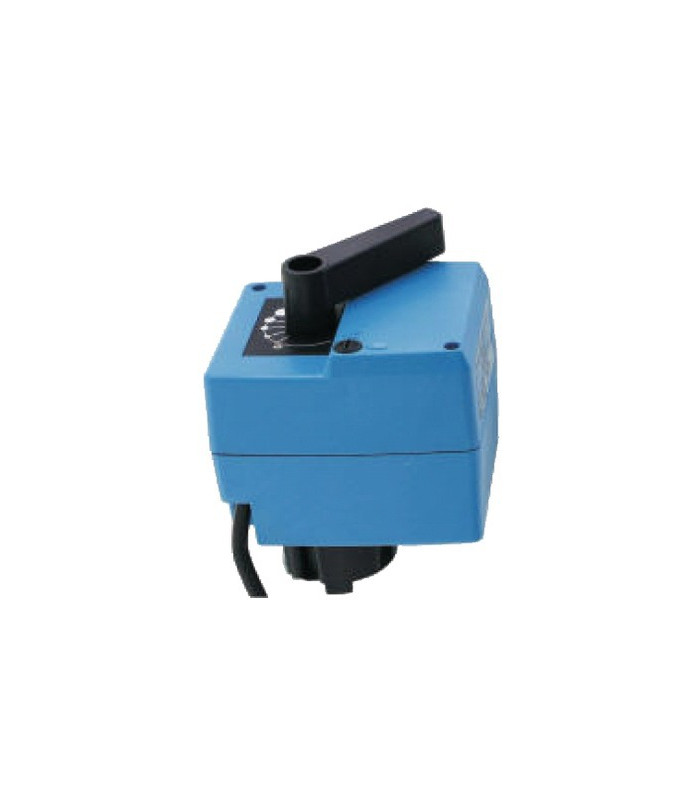

Le servomoteur rotatif NR24-SR-T est conçu pour les vannes à secteur 3 ou 4 voies pour les installations de chauffage, de ventilation et de climatisation. La vanne a la possibilité d'être réglée manuellement via un débrayage et une poignée. Utilisé pour la motorisation de vannes mélangeuses, la commande se fait via des systèmes de régulation.


Fixé sur la vanne mélangeuse, le servomoteur tient par une vis de fixation. La tige de guidage sert d'arrêt anti-rotation. Pour ce qui est de la position de montage, elle peut être choisie par pas de 90°. Sa forme compacte et sa petite taille lui permet de s'adapter à la plupart des ouvertures des coffrets d'isolation.


L'angle de rotation est limité à 90° et quand il touche les butées finales, il ne consomme plus d'énergie puisqu'il est électriquement coupé.


Grâce à un bouton situé sur le boitier, le servomoteur NR24-SR-T peut être mis en fonctionnement manuel. Une fois ce bouton tourné, la vanne mélangeuse peut être mise dans n'importe quelle position (le réducteur est débrayé). Pour voir la position de la vanne, il y a un cadran réversible sur l'appareil.


Le servomoteur NR24-SR-T, ses caractéristiques

Servomoteur rotatif 15NM
Marque : E.R.E REGULATION
Cadran réversible
Indice de protection : IP40 Classe II
Température ambiante : 0 à 50°C
Température de stockage : -30 à 80°c
Raccordement : bornier
Alimentation : 24Vac
Conso : 1,5VA
Couple de rotation : 10N.m
Temps (90°) : 140sec
Commande : 0.10V
Actionnement manuel : débrayage temporaire et permanent par bouton poussoir

Montage du servomoteur rotatif ELESTA

Tournez la vanne dans le sens inverse des aiguilles d'une montre jusqu'à la position finale (ouverte ou fermée)
Enlevez la poignée se trouvant sur la vanne
Dans un des trous du servomoteur de la vanne, vissez la butée anti-rotation
Au niveau de la vanne, engagez la noix d'accouplement. La noire convient pour les vannes en laiton ou les vannes 3 voies en fonte et la blanche aux vannes 4 voies en fonte
Emboîtez le servomoteur sur la noix d'accouplement. Tournez-le délicatement pour qu'il s'engage dans la fente
Fixez la poignée à l'ensemble avec une vis
Vérifiez que le moteur arrive à faire une couse complète en position manuelle
