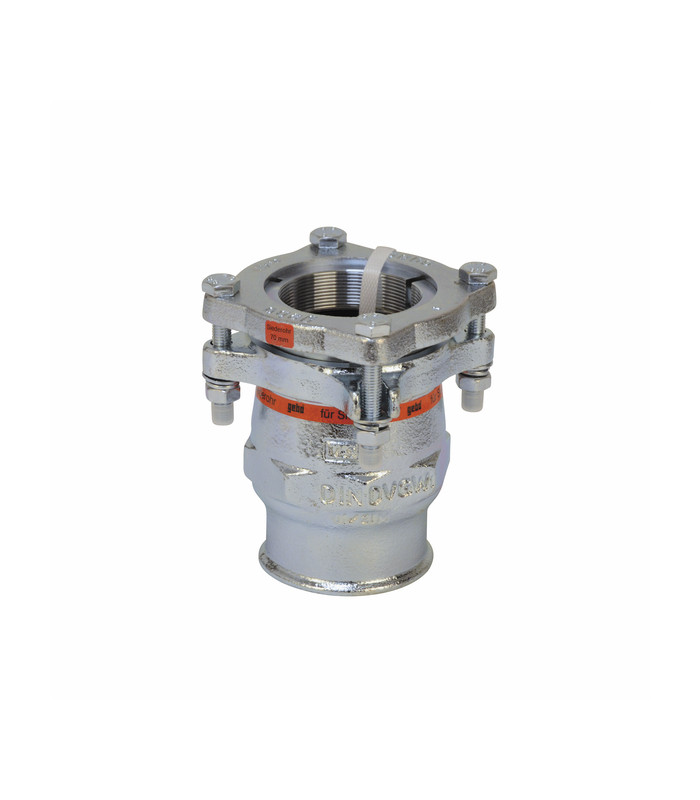

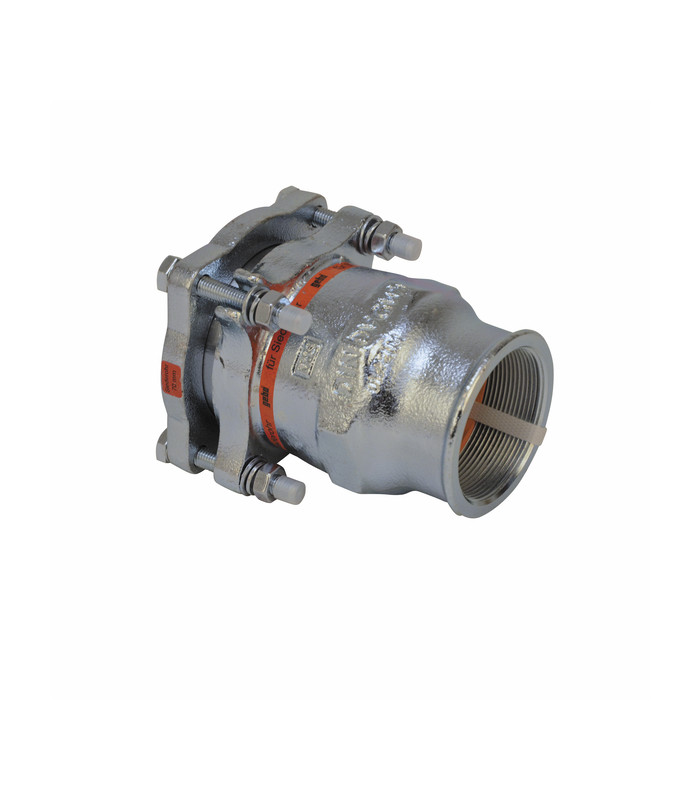

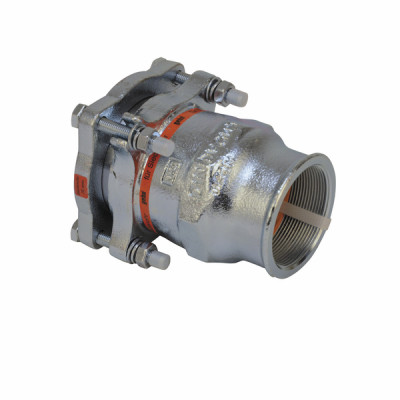

Raccord compression taraudage femelle 2 1/2"x70mm - GEBO : 02.220.01.70

Pour réaliser une jonction étanche entre deux conduits, utilisez un raccord à compression. Cette pièce détachée de chez GEBO facilite le passage du fluide sans perte.

Caractéristiques du raccord 01.220.01.07 :

•

• Raccord à compression avec taraudage femelle

• Pour tubes en acier

• Compatible avec : l'eau, l'air comprimé et le mazout

• Températures :

  •

  • pour l'eau potable : jusqu'à 25°

  • pour l'eau de chauffage : jusqu'à 80°

  • pour le mazout : 40°

  • pour l'air comprimé : maximum 70°



• Filetage x diamètre extérieur du tube : 2 1/2 x 76,1mm

• Série 220


La pose d'un raccord à compression avec taraudage femelle GEBO :

1.

2. Insérez le tube qui nécessite l'intervention dans le raccord 01.220.01.07

3. Faites glisser l'écrou, puis la bague sur le tube

4. Insérez la canule jusqu'à la butée

5. Bien visser l'écrou
