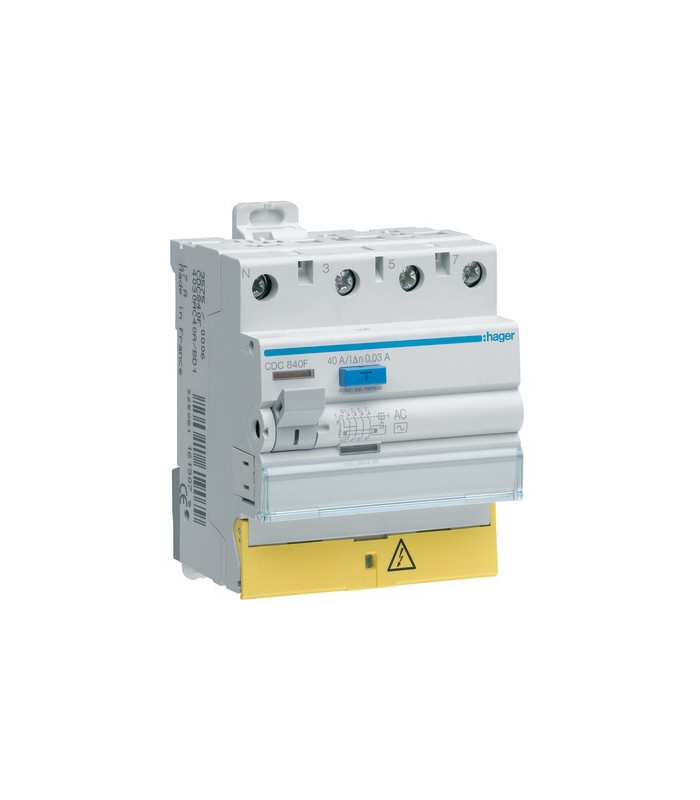

Interrupteur différentiel 3P+N 40A 30mA- HAGER - CDC840F

Type AC à bornes décalées
Protection contre les défauts d'isolement ou les contacts indirects dans les locaux professionnels et bâtiments tertiaires
Type bipolaire AC : filtre les courants de fuite transitoire (coup de foudre, charge capacitive)


Caractéristiques techniques



Position du neutre gauche
Nombre de pôles 4 P
Mode de fixation rail DIN symétrique
Avec pole de Neutre coupé : Non
Nombre de modules 4
Compatible avec montage Rail DIN : Oui
Tension assignée d'emploi Ue 230 / 400 V
Fréquence assignée 50 Hz
Tension assignée d'isolement 500 V
Tension assignée de tenue aux chocs 4000 V
Courant différentiel assigné 30 mA
Courant assigné nominal 25 A
Tenue au non déclenchement onde 8- 20s 0.25 kA
Pouvoir de fermeture et de coupure 1.5 kA
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1 6 kA
Courant assigné à -25°C 25 A
Courant assigné à -20°C 25 A
Courant assigné à -15°C 25 A
Courant assigné à -10°C 25 A
Courant assigné à -5°C 25 A
Courant assigné à 0°C 25 A
Courant assigné à 30°C 25 A
Courant assigné à 35°C 25 A
Courant assigné à 40°C 25 A
Courant assigné à 45°C 25 A
Courant assigné à 50°C 25 A
Courant assigné à 55°C 25 A
Courant assigné à 60°C 25 A
Courant assigné à 65°C 22 A
Courant assigné à 70°C 18 A
Profondeur produit installé 70 mm
Hauteur produit installé 84.4 mm
Largeur produit installé 71 mm
Sous réserve de modifications techniques catégorie de dimensions (DIN 43880) 1
Fréquence 50 Hz
Puissance dissipée totale sous IN 4.5 W
Puissance dissipée par pôle à In 2 W
Protégé contre les déclenchements intempestifs Non déclenchement légèrement temporisé : Non
Endurance électrique en nombre de cycles 2000
Endurance mécanique nombre de manoeuvres 4000
Type de raccordement haut pour produits modulaires Borne à vis
Couple de serrage 2,8Nm
Type de loquet haut pour produits modulaires Plastique
Type de loquet bas pour produits modulaires Plastique
Type de raccordement bas pour produits modulaires Borne à vis
Démontabilité haute pour produits modulaires : Oui
Démontabilité basse pour produits modulaires : Oui
Section de raccord bornes aval en câble rigide 1 / 25 mm²
Section de raccordement en câble souple 1 / 16mm²
Section de raccordement en câble rigide 1 / 25mm²
Section de raccordement des bornes amont à vis, en câble rigide 1 / 25 mm²
Section de raccordement des bornes amont à vis, en câble souple 1 / 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple 1 / 16 mm²
Type de connexion cage à vis
Avec dispositif de verrouillage : Oui
Intègere porte étiquette transparent : Oui
Texte norme EN 61008-1
Homologations NF
Directive européenne WEEE concerné
Indice de protection IP IP20
Type de protection différentielle AC
Température de service -25...40 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2 2
Sous réserve de modifications techniques
Température de stockage/transport -55...70 °C
