Valve

At Thermcross, we offer a wide choice of control and pressure valves to ensure that all types of hydraulic system enjoy a long service life. Pick the right hydraulic relief valve for any industrial boiler plant or commercial substation, based on its dimensions and operating pressure.

Comment remplacer une soupape de sécurité ?

Le surplus d’une installation de chauffage est évacué au niveau de la soupape de sécurité. Cette pièce de rechange est un composant essentiel pour l’utilisation correcte d’une chaudière.
Deux types de soupapes existent :

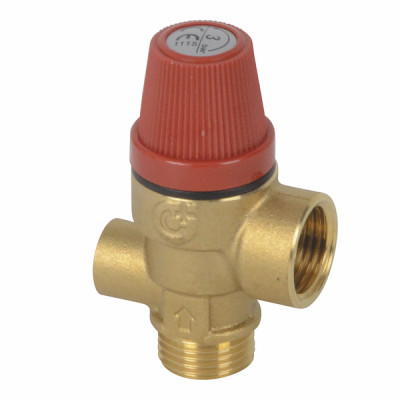

La soupape 3 bars : soupape chauffage
La soupape 7 bars : soupape sanitaire

La soupape de sécurité chauffage est rouge alors que la soupape sanitaire est bleue.

Soupape de sécurité pour chaudière
Soupape chauffage	Soupape sanitaire
3 bar de pression	7 bar de pression
Couleur rouge	Couleur bleue

Pour remplacer une soupape 3 bar, prévoyez un jeu de pince, des tournevis et des chiffons.
Pour agir sur l’installation de chauffage, commencez par couper le chauffage puis vidangez l’installation au complet.
La soupape sanitaire nécessite de couper l’arrivée d’eau sous la chaudière au niveau de la plaquette de raccordement ou au niveau de l’arrivée d’eau générale.
Pour la soupape 3 bars, pensez à isoler la chaudière si ce n’est pas possible de vidanger le chauffage.

Une soupape de chaudière défectueuse laisse passer de l’eau. Il y a donc une fuite. Cette fuite peut tout de fois être normale si la pression hydraulique est trop importante. Vérifiez-la sur la façade de chaudière, grâce au manomètre de pression.

Retirez la soupape de la chaudière en faisant attention à ne pas couper le joint. Un joint de soupape 3 bar défectueux risque de créer une nouvelle fuite.
Vissez la nouvelle soupape de sécurité avec le joint. Faites attention à ce que le diamètre soit bon et que la pression soit bonne.
S’il manque de la pression, ouvrez la vanne de remplissage située sur la barrette de raccordement jusqu’à atteindre 1.5 bar de pression interne.

Quel est le lien entre un vase d’expansion et une soupape de sécurité ?

Dans l’installation de chauffage, le volume d’eau varie selon la température. Pendant que la maison chauffe, l’eau se dilate et augmente la pression Le vase d’expansion absorbe les variations de volume d’eau pour garder une pression constante dans l’installation de chauffage. Cela évite qu’il y ait une détérioration de l’installation au niveau notamment du circulateur de chaudière ou encore de la tuyauterie.
La soupape, elle, rejette le surplus de pression en évacuant l’eau du circuit de chauffage. Sur le manomètre de chaudière, la pression indiquée ne doit pas être au-dessus de 1.5 bar.
Le vase d’expansion se trouve sur le retour du chauffage, au retour des radiateurs. Tout comme la soupape de sécurité et le manomètre de chaudière.
Le brûleur chauffe l’eau, le circulateur de chaudière envoie l’eau dans l’installation puis le vase d’expansion absorbe les variations de volume d’eau.
Quand le vase d’expansion n’arrive plus à faire son rôle, quand la membrane du vase d’expansion est percée par exemple, alors la soupape agit : elle évacue la surpression. Ces deux pièces détachées de chaudière sont les plus indispensables.

Comment remplacer une soupape de sécurité ?

La soupape 3 bars : soupape chauffage
La soupape 7 bars : soupape sanitaire

La soupape de sécurité chauffage est rouge alors que la soupape sanitaire est bleue.

Soupape de sécurité pour chaudière
Soupape chauffage	Soupape sanitaire
3 bar de pression	7 bar de pression
Couleur rouge	Couleur bleue

Quel est le lien entre un vase d’expansion et une soupape de sécurité ?

Filter

Select

Water pressure reducer - DIFF

Reference: 100013

In Stock 1950 products

FUNCTION: The safety valve is a device designed to automatically limit the pressure in a closed circuit installation such as central heating. The valve opens as soon as a pressure of 3 bars is attained in order to...

Heating valve with manometer FF15x21 / FF1/2 - DIFF

Reference: 100014

In Stock 488 products

Dimensions: Height 72mm, Width 87mm x 52mm. Manometer 0 to 4 bars. Temperatures: 5 to 110°C. The valves are built in compliance with the 97/23/CE directives. French Standard NF
