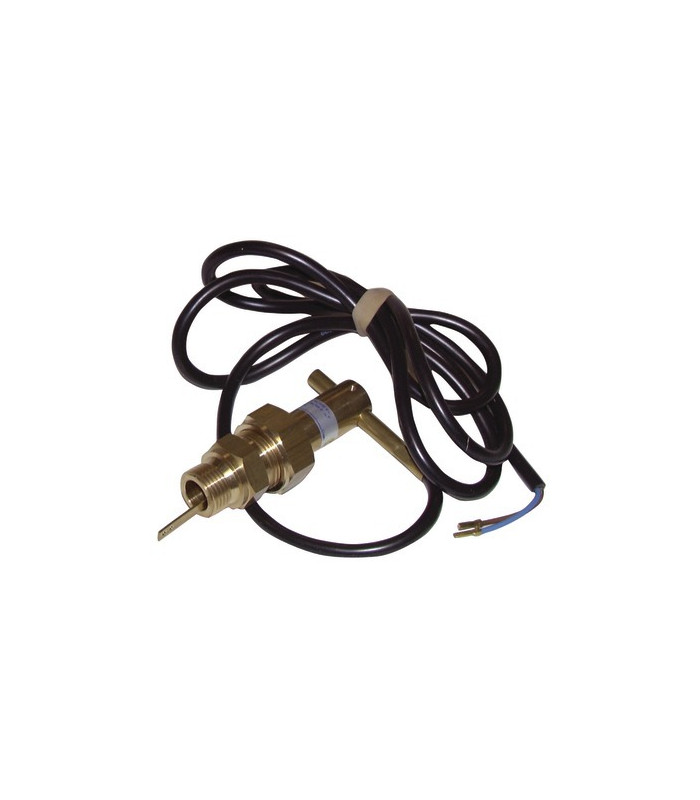

Contrôleur de débit à palette type VHS07M - SIKA : VHS07M-MS

Les détecteurs de débit sont des appareils extrêmement fiables utilisés pour détecter le début ou la fin d'un débit dans des
tuyauteries horizontales contenant des liquides.
Les détecteurs actionnés par une palette sont utilisés pour les applications d'écoulement de liquides dans des tuyauteries de 2" et plus.
Les détecteurs modèle VH05M actionnés par disque sont des modèles pour montage en ligne utilisés pour détecter des liquides
propres dans des tuyauteries de 2" ou moins.
L'appareil est fourni avec un raccord à souder.
Pour fluide : eau, huile, fioul...
APPLICATION :
Installation industrielle
Installation de chauffage
Chaudière
COMPOSITION :
Corps en laiton
Palette en laiton
CARACTERISTIQUES TECHNIQUES :
Contact inverseur: 1A - 250Vac
Protection : IP 65
Tuyauterie : DN50 à DN200
Plage de réglage DN50 : 4,3 à 5,2m³/heure
Plage de réglage DN60 : 6,4 à 7,4m³/heure
Plage de réglage DN80 : 11 à 12,5m³/heure
Plage de réglage DN100 : 14 à 19m³/heure
Plage de réglage DN150 : 40 à 48m³/heure
Plage de réglage DN200 : 100m³/heure
Pression maximum : 25 bars
Température maximum du fluide : 110°C
Perte de charge : 0,01 bar
Hystérésis : 15%
Raccord F 3/4
Raccord M1/2"
Dimensions :
Longueur 120mm
Largeur 38mm
Hauteur avec grande palette 191mm
Montage : vertical
