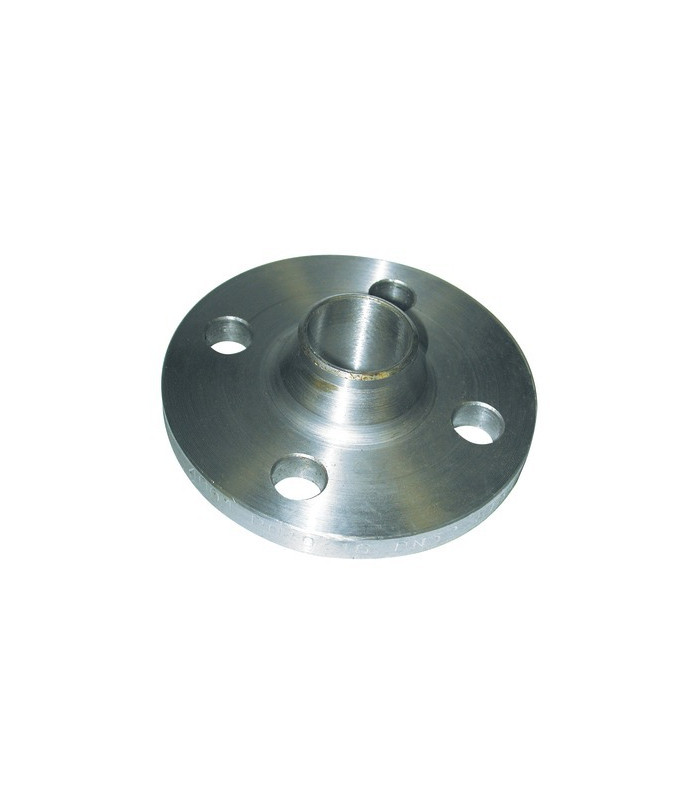

Brida con cuello 100 pn 10- DIFF - 110191
Brida en acero con cuello a soldar cara de junta sobreelevada alzada 4004 PN10 Fabricacion segun la norma EN 1092-1 Marcaje : Un marcaje se realiza sobre cada brida Marca comercial , norma, tipo presión nominal , DN , Material , N° de lote DN 100 tubo 108mm 8 orificios
Las marcas más populares:
18,65 €
(impuestos excl.)
Referencia:
Descargar PDF
110191
A lista de deseos

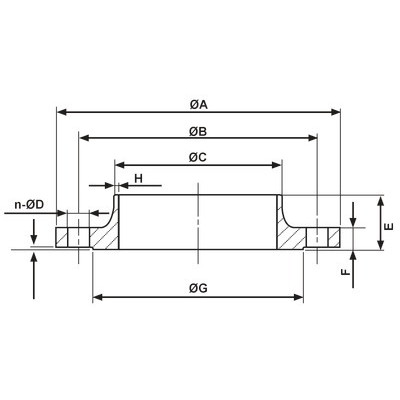

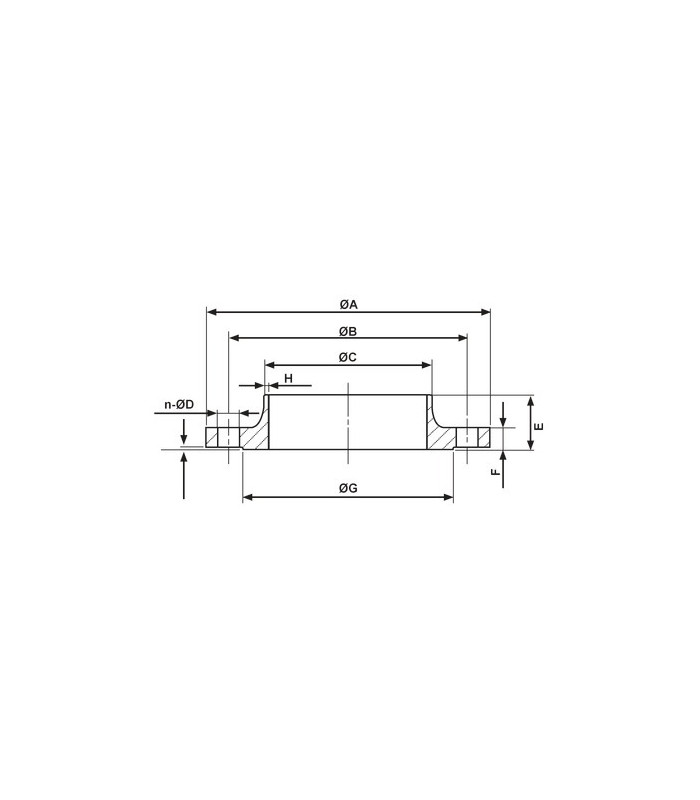

| F (mm) | 20.0 | |
| Fixation | M16 | |
| H (mm) | 2.0 | |
| Ø | 158 | |
| DN | 100.0 | |
| E (mm) | 52.0 | |
| Caractéristiques | PN : 10-16 | |
| D (mm) | 18.0 | |
| A (mm) | 220 | |
| Application | PN : 10-16 | |
| B (mm) | 180.0 | |
| C (mm) | 114.3 | |
| G (mm) | 158 | |
| Nombre | 8 | |
| Norme | EN1092_1 | |
| Type | BW11/B | |
| Hauteur emballage | 0.055 | |
| Largeur emballage | 0.225 | |
| Longueur emballage | 0.225 | |
| Poids emballage | 4.51 |
