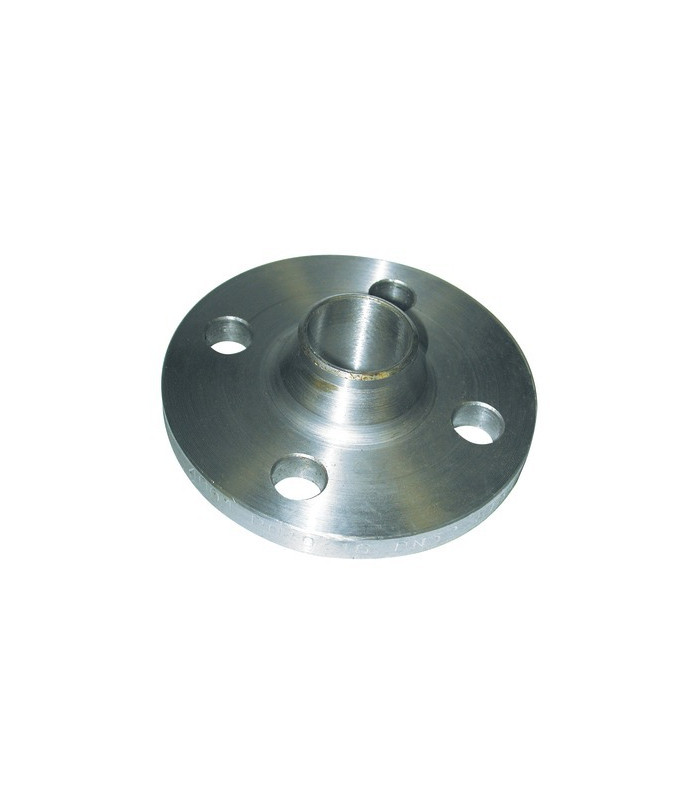

Brida con cuello 200 pn 10- DIFF - 110194
Brida en acero con cuello a soldar cara de junta sobreelevada alzada 4004 PN10 Fabricacion segun la norma EN 1092-1 Marcaje : Un marcaje se realiza sobre cada brida Marca comercial , norma, tipo presión nominal , DN , Material , N° de lote
Las marcas más populares:
50,24 €
(impuestos excl.)
Referencia:
Descargar PDF
110194
A lista de deseos

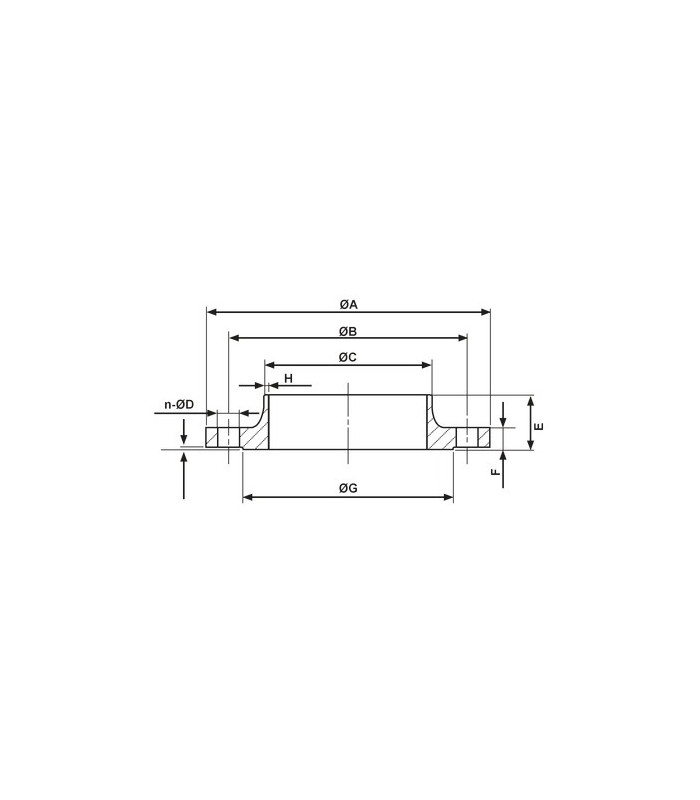

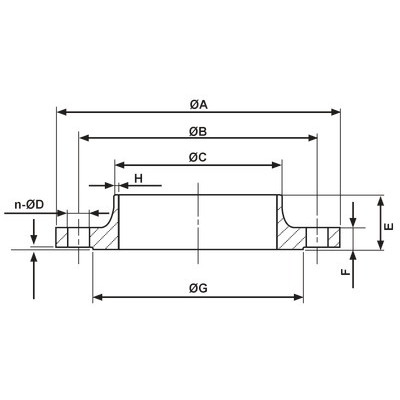

| F (mm) | 24.0 | |
| Fixation | M20 | |
| H (mm) | 2.0 | |
| Ø | 268 | |
| DN | 200.0 | |
| E (mm) | 62.0 | |
| D (mm) | 22.0 | |
| A (mm) | 340 | |
| B (mm) | 295.0 | |
| C (mm) | 219.1 | |
| G (mm) | 268 | |
| Nombre | 12 | |
| Norme | EN1092_1 | |
| PN (bar) | 16 | |
| Type | BW11/B | |
| Hauteur emballage | 0.063 | |
| Largeur emballage | 0.34 | |
| Longueur emballage | 0.34 | |
| Poids emballage | 11.58 |
110194
Ficha técnica
- FAB_COM_EQ
- ORIGINE FABRICANT
- F (mm)
- 24.0
- Fixation
- M20
- H (mm)
- 2.0
- Ø
- 268
- DN
- 200.0
- E (mm)
- 62.0
- D (mm)
- 22.0
- A (mm)
- 340
- B (mm)
- 295.0
- C (mm)
- 219.1
- G (mm)
- 268
- Nombre
- 12
- Norme
- EN1092_1
- PN (bar)
- 16
- Type
- BW11/B
- Hauteur emballage
- 0.063
- Largeur emballage
- 0.34
- Longueur emballage
- 0.34
- Poids emballage
- 11.58
